JHM1203在氣壓高度計中的應用

2023-06-09 17:52:43 288

JHM1203

在氣壓高度計中的應用

提前劇透

本文旨在介紹北京久好電子自主研發的傳感器信號調理芯片JHM1203在氣壓高度計上的應用。

伴隨著科技的進步，氣壓高度計逐漸被應用在我們?nèi)粘Ｊ褂玫氖謾C中，并在潛移默化中改變著我們的生活方式。

氣壓傳感器

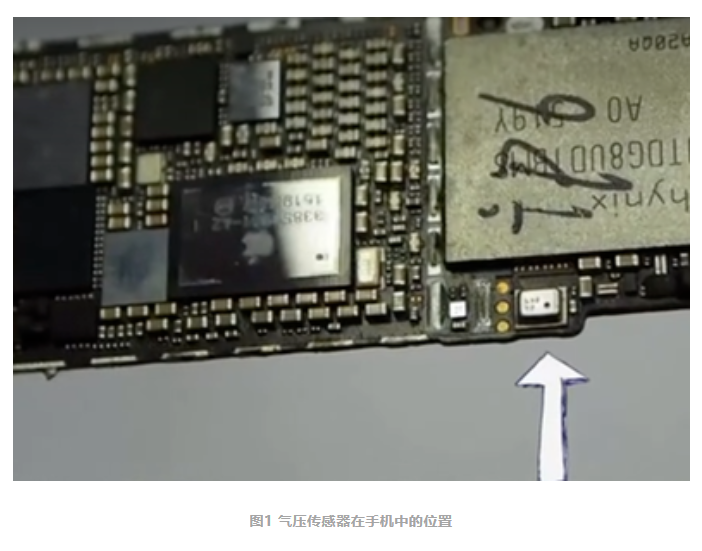

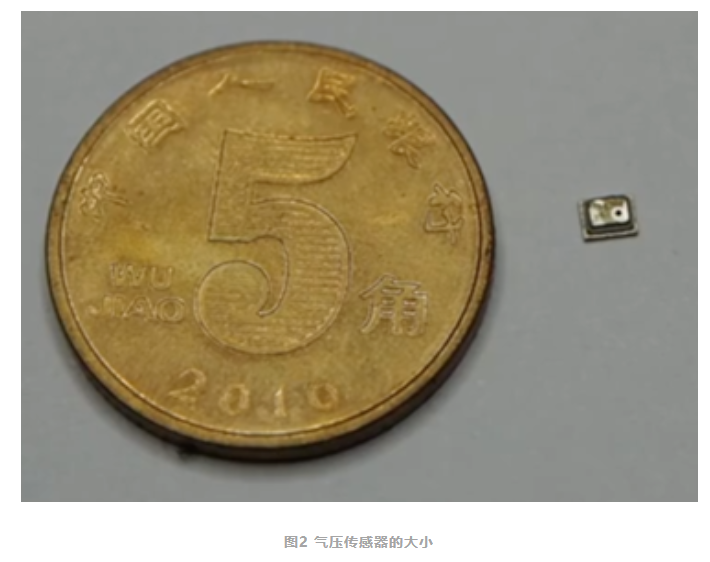

手機氣壓感應器是手機重要的硬件組成部分，在工作時，氣壓變化會導致傳感器電信號發生變化，經過信號調理芯片的處理，從而獲得氣壓數據。正如字面通俗理解，氣壓傳感器是用來測量氣壓的，在智能手機上有哪些應用呢？手機中的氣壓傳感器長什么樣子？

目前氣壓傳感器最廣泛的應用包括輔助GPS，室內定位和測量海拔等。舉個大家都熟悉的例子，現在不少開車人士會用手機來進行導航，不過常常會有人抱怨在高架橋上導航頻繁出錯。比如在高架橋上時，GPS說右轉，而實際上根本沒有右轉出口，這主要是GPS無法判斷你是在橋上還是橋下而造成的錯誤導航。一般高架橋上下兩層的高度都會有幾米到十幾米的距離，而GPS的誤差可能會有幾十米，所以發生上面的事情也就可以理解了。

但是手機里增加一個氣壓傳感器就不一樣了，他的精度可以做到1米以內，這樣就可以很好的輔助GPS來測量出所處的高度，錯誤導航的問題也就容易解決了。

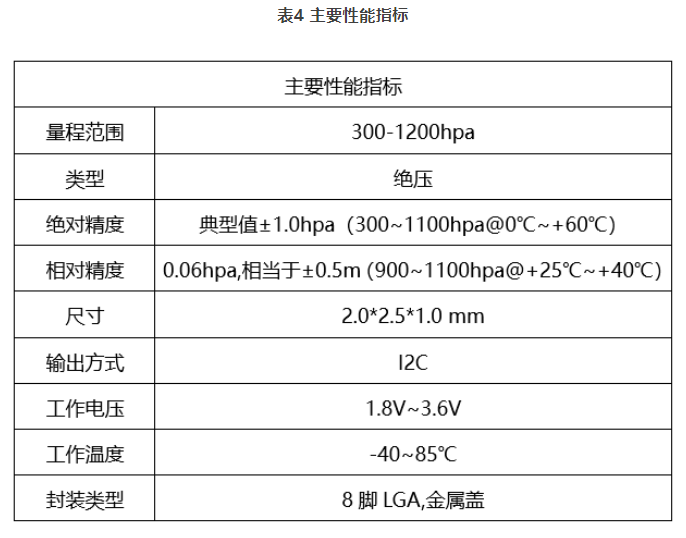

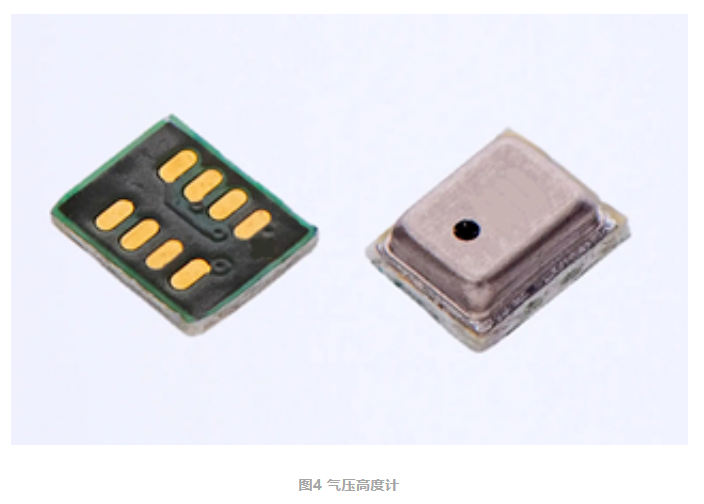

氣壓高度計包含一個MEMS微機電硅壓阻壓力感應芯體和一個數字補償信號調理芯片。其中，北京久好電子的JHM1203就是一款為氣壓高度計量身定制的一款高精度、低功耗的信號調理集成電路。

JHM1203

JHM1203是一款數字補償調理芯片，包含模擬前端放大、24位△∑ ADC、控制單元、非易失存儲器以及I2C接口?？蛇M行低噪聲放大和24-Bit精度的數模轉化，內置的高線性度溫度傳感器可輸出溫度信號，內部數字信號處理電路可對傳感器進行溫度數字補償。

JHM1203設計

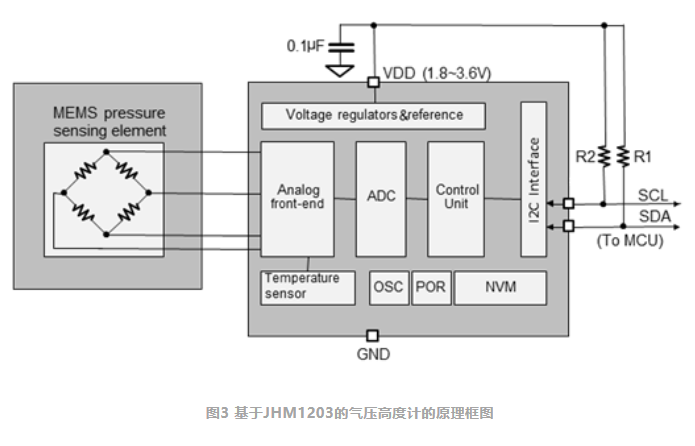

JHM1203的基本電路為標準的I2C電路，正常工作僅需要3個外部元件，供電范圍為1.8V~3.6V，可以和絕大多數的MCU兼容。圖3是基于JHM1203的氣壓高度計的原理框圖。

電流消耗取決于ODR和過采樣率設定。下列數據基于1HzODR。給定ODR的實際電流消耗的計算，用給定的ODR乘以對應的表1值。

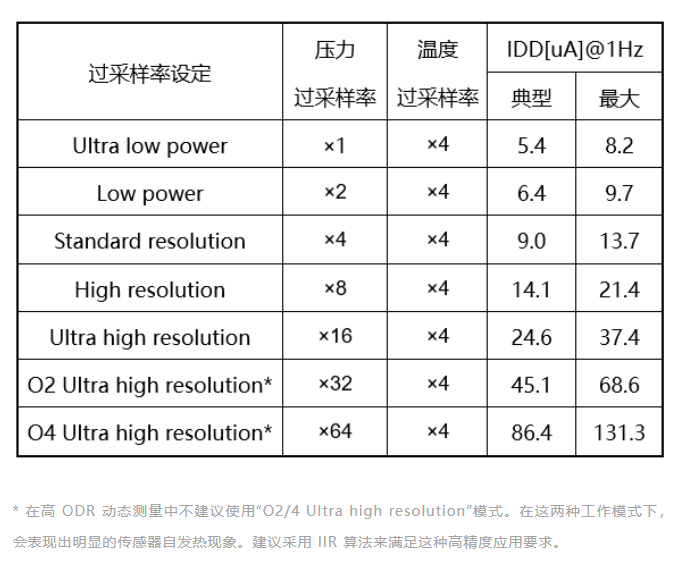

表1 電流消耗

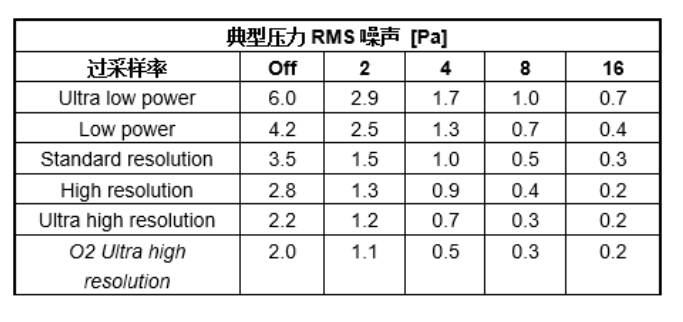

對于要求低噪聲應用，在可以接受較低帶寬條件下，推薦在外部MCU中使用IIR濾波算法。在溫度和壓力補償前使用IIR濾波算法，一些短期環境的壓力變化，如關門窗或風吹到傳感器，就能夠被抑制。IIR算法會明顯減小輸出信號的帶寬。數據輸出速率ODR、過采樣率OSR及IIR濾波系數都能在傳感器C代碼驅動程序里面選擇使用。更多詳細信息請與久好電子聯系。

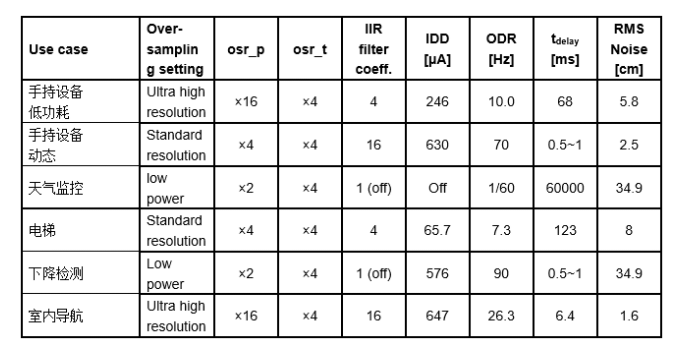

表2 各種應用場合下建議的優化設定
